Structure en acier à portique : conception, composants et avantages

La structure métallique en portique constitue l’un des systèmes structurels les plus couramment utilisés dans la construction industrielle. Réputée pour sa conception structurelle efficace, ses capacités de grande portée et sa construction économique, cette structure est devenue le choix privilégié pour les entrepôts, les usines et les centres logistiques. Comparées aux structures traditionnelles en béton armé, les constructions métalliques à portique sont plus légères, permettent une mise en œuvre plus rapide et s’adaptent plus facilement aux extensions. Grâce à ces avantages, ce système s’est imposé comme la solution principale pour de nombreux projets de construction industrielle.
Dans ce guide, Glostar Manufacture vous propose un aperçu complet des fondamentaux des structures en acier à portique — notamment leur conception structurelle, leurs composants essentiels et les avantages pratiques liés à leur utilisation.

Qu’est-ce qu’une structure en acier à portique ?

La structure en acier à portique constitue un système de cadre rigide composé de colonnes verticales et de poutres inclinées de toiture (pannes), reliées entre elles par des assemblages rigides résistant aux moments. Cette configuration structurelle forme un cadre stable capable de franchir de grandes portées de toiture et d’en assurer le support avec un contreventement interne minimal.

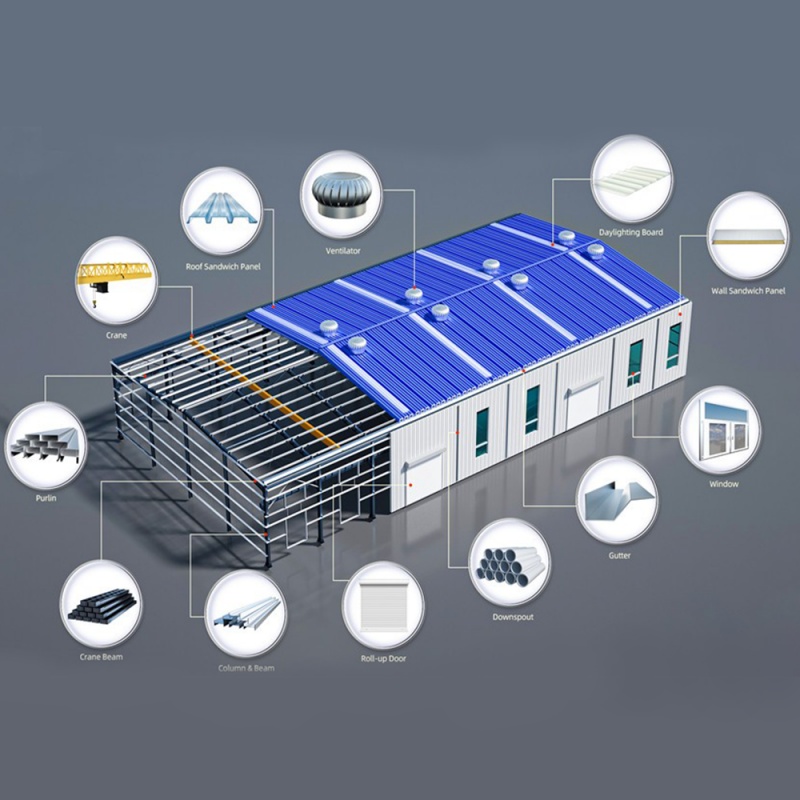

Composants principaux d’une structure à portique

Une structure en acier à portique typique comprend plusieurs éléments structurels clés.

Colonnes en acier : Ces éléments constituent les principaux membrures portantes verticales. Ils transmettent les charges provenant du système de toiture jusqu’aux fondations du bâtiment.
Poutres de toiture en acier : Formant la structure de toiture, ces poutres inclinées sont fixées aux colonnes, définissant ainsi la configuration caractéristique du portique.
Les échafaudages pannes : Les pannes sont des membrures structurelles secondaires utilisées principalement pour supporter la couverture de toiture et répartir les charges provenant de celle-ci vers les poutres de toiture.
Système de contreventement : Le système de contreventement assure la stabilité latérale et aide la structure à résister aux charges du vent et aux autres forces horizontales.
Panels de toiture et de façade : Les panels de toiture et de façade forment conjointement l’enveloppe du bâtiment, assurant une protection contre les intempéries pour l’intérieur.

Types structuraux de portiques en acier

a. Dans les systèmes de bâtiments légers à portiques, les panneaux de toiture doivent être constitués de tôles d’acier profilées supportées par des pannes en acier mince à parois minces formées à froid. Les portiques principaux peuvent utiliser des cadres à âme pleine à section variable, tandis que les murs extérieurs doivent intégrer des panneaux de façade en acier profilé supportés par des linteaux en acier mince à parois minces formés à froid.
b. Les portiques sont classés selon leur configuration : simple travée, double travée, multi-travées, ou avec débord de rive ou structures adjacentes.
c. Selon la portée, la hauteur et les exigences en matière de charges, les poutres et les poteaux des portiques peuvent être réalisés en sections à âme pleine soudées (I) à section variable (60 mm/m) ou à section constante, ou bien en profils laminés en H.
d. Les pentes des toitures des bâtiments légers à portique doivent varier de 1/8 à 1/20, les valeurs plus élevées étant recommandées dans les régions à fortes précipitations.

Avantages des structures en acier à portique

• Les structures en acier à portique offrent de nombreux avantages significatifs pour la construction de bâtiments industriels.
• Grands portées libres : Les structures à portique permettent de créer des espaces intérieurs spacieux et dégagés, sans poteaux internes. Les portées typiques vont de 20 mètres à plus de 60 mètres.
• Efficacité économique : Une conception structurelle optimisée réduit au minimum la consommation d’acier, ce qui diminue les coûts des matériaux et les coûts globaux du projet.
• Construction rapide : La majorité des éléments structuraux sont préfabriqués hors site, ce qui permet un montage et une mise en place rapides sur site.
• Extension flexible : Les bâtiments à portique s’adaptent facilement à des extensions, répondant ainsi à d’éventuelles augmentations futures de l’échelle de production.

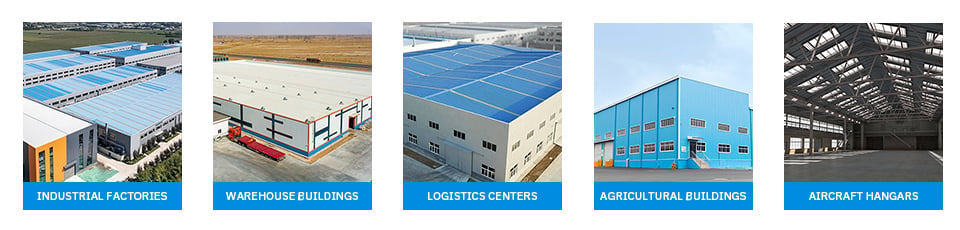

Applications des structures en acier à portique

Les structures en acier à portique sont largement utilisées dans de nombreuses industries.
Les applications courantes incluent :

• Usines Industrielles
• Installations d'entreposage
• Centres logistiques
• Bâtiments agricoles
• Hangars d'aéronefs

En raison de leur efficacité et de leur durabilité, les structures à portique constituent la solution structurelle la plus privilégiée dans la construction industrielle.

Les structures métalliques à portique offrent une solution structurelle efficace et économique pour les bâtiments industriels à grande portée. Leur simplicité, leur grande flexibilité et leur installation rapide en font un choix idéal pour les projets de construction modernes.
Glostar Manufacture fournit des solutions professionnelles de structures métalliques à portique, conçues sur mesure pour diverses applications industrielles.
