Poutrelle en acier galvanisé en forme de Z
Notre ferme en acier galvanisé en forme de Z est conçue pour offrir une efficacité structurelle maximale dans les bâtiments en acier à grande échelle. Fabriquée à partir d'acier à haute résistance laminé à froid, la section en Z permet un chevauchement (emboîtement) aux appuis. Cette caractéristique unique transforme les fermes en un système de poutres continues, augmentant considérablement leur capacité portante et autorisant des portées plus larges que celles des fermes standard en C. Idéales pour les usines, les entrepôts et les toitures industrielles à usage intensif, nos fermes en section Z sont galvanisées à chaud afin d'assurer une résistance supérieure à la corrosion, conformément aux normes internationales de construction (ASTM, EN, GB).
- Aperçu
- Spécifications techniques
- Scénarios applicables
- Fabrication et contrôle qualité
- Produits recommandés
DÉTAILS DU PRODUIT
- Capacité de portée continue : la géométrie permet à une poutrelle en forme de Z de s’emboîter dans une autre (chevauchement) au niveau des colonnes. Cette continuité réduit la flèche et augmente la résistance structurelle.
- Haute résistance à la corrosion : recouvertes d’une couche épaisse de zinc (Z180 à Z275 / G60 à G90), nos poutrelles en acier galvanisé en forme de Z résistent à la rouille, même dans des environnements humides ou acides.
- Conception économique : comme les poutrelles en forme de Z sont plus résistantes lorsqu’elles sont chevauchées, il est souvent possible d’utiliser un acier d’épaisseur inférieure ou d’augmenter l’espacement entre les charpentes, ce qui permet de réduire la quantité totale d’acier nécessaire.

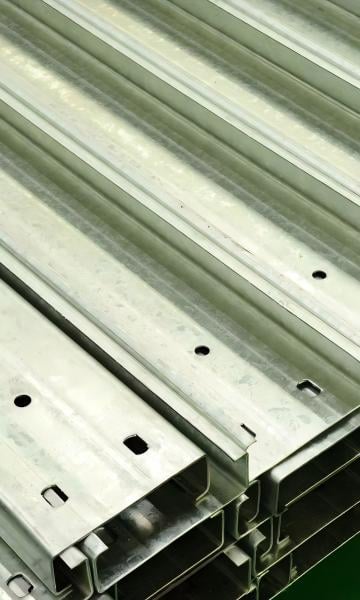

- Installation facile : nous fournissons des trous pré-percés (ronds ou allongés), adaptés à votre conception, éliminant ainsi le perçage sur site et accélérant la mise en place.
- Formé avec précision : Produit par des lignes de profilage à froid entièrement automatisées afin d'assurer des angles exacts et une rectitude parfaite pour un alignement optimal.
- Pannes en Z : Peuvent être superposées afin de former une poutre continue. Elles sont donc idéales pour les bâtiments à grande portée et soumis à de lourdes charges sur la toiture. Sur le plan structural, elles offrent une légère supériorité dans les bâtiments comportant plusieurs travées.
- Pannes en C : Sont indépendantes et simplement appuyées. Elles conviennent parfaitement aux portées plus courtes, aux encadrements de portes et aux montants de bardage, là où aucune superposition n’est requise.
Pourquoi choisir nos poutrelles en acier en forme de Z ?
Différence entre les pannes en Z et les pannes en C
Le choix du profil adapté est essentiel pour votre structure en acier :
Remarque : Les pannes en Z peuvent être emballées plus compactement pour le transport, ce qui permet de réduire les coûts de fret.
Spécifications techniques
Nous proposons une vaste gamme de dimensions afin de répondre à vos exigences d’ingénierie structurale.
| Paramètre | Détails des spécifications |
| Nom du produit | Poutrelle en acier galvanisé en forme de Z |
| Matériau (structure principale) | Q235B, Q355B, Q345B, Q355 |
| Durée de vie | Plus de 5 ans / 30 à 50 ans / Structure principale : 35 à 50 ans |
| Charge de vent | 100 km/h ou personnalisé |
| Capacité de la grue (le cas échéant) | 5 t, 10 t, 15 t, etc. |
| Capacité de résolution de projet | conception 3D, Autres |
| Types de plans | Plan, élévation, 3D, plans d’exécution |
| Traitement de surface | Galvanisé à chaud |
| Angle | Standard de 90 degrés ou personnalisé |
| Standard | GB, ASTM, AUS, etc. |
Scénarios applicables
Nos pannes en acier galvanisé en forme de Z sont largement utilisées dans :

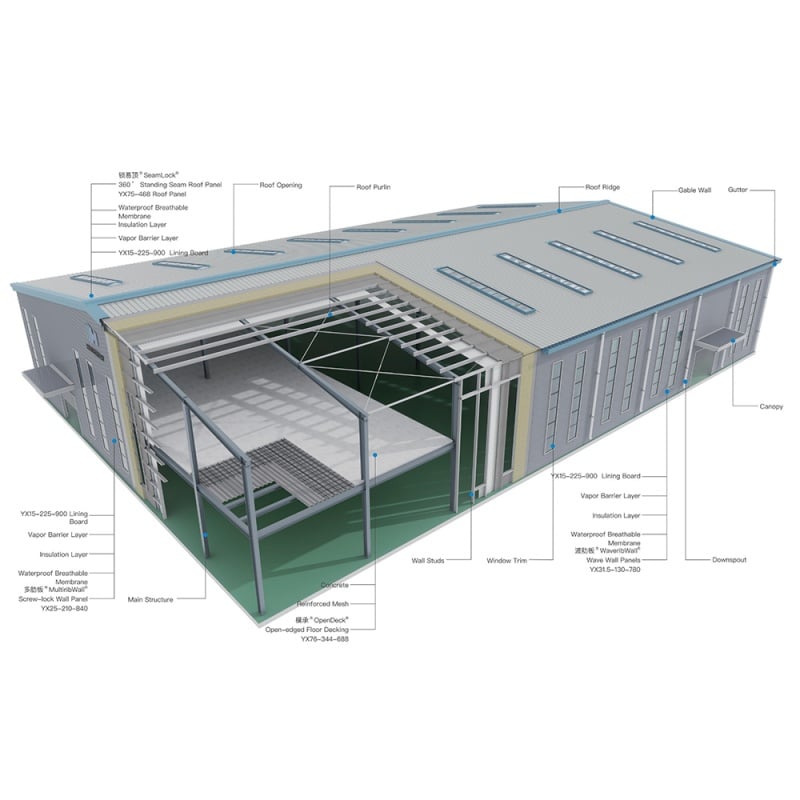

Bâtiments industriels : charpentes de toiture pour ateliers et entrepôts à grande portée.
Structures agricoles : poulaillers et granges nécessitant un acier résistant à la corrosion.
Structures de fixation solaire : Supports à haute résistance pour les systèmes de support de panneaux solaires.
Salons professionnels et marchés : Structures en acier nécessitant des espacements importants entre les colonnes.
Fabrication et contrôle qualité
- Matière première : Nous nous approvisionnons en bobines d'acier uniquement auprès des aciéries les plus réputées afin d'assurer une épaisseur constante et une adhérence optimale du revêtement de zinc.
- Précision des perforations : Les perforations commandées par ordinateur garantissent un positionnement des trous précis à ±1 % ou ±3 %.
- Inspection : Chaque lot est testé pour sa résistance à la traction, l'épaisseur du revêtement de zinc et ses tolérances dimensionnelles avant expédition.
Questions fréquemment posées
Q : Quelle est la longueur de recouvrement recommandée pour les arbalétriers en Z ?
R : La longueur de recouvrement varie généralement entre 600 mm et 1000 mm, selon la portée et les calculs de charge. Nos ingénieurs peuvent vous accompagner dans la définition de vos besoins spécifiques en matière de conception.
Q : Pouvez-vous fabriquer des arbalétriers en Z à semelles inégales ?
R : Oui, les arbalétriers en Z standard comportent souvent une semelle légèrement plus large que l'autre afin de faciliter leur emboîtement (recouvrement). Nous pouvons les fabriquer selon vos spécifications exactes.
Q : Comment les arbalétriers sont-ils conditionnés pour l'exportation ?
A : Nous empilons les poutrelles en Z en faisceaux imbriqués afin de maximiser l’espace dans le conteneur et de réduire les coûts d’expédition. Elles sont fixées à l’aide de sangles en acier et peuvent être posées sur des cales en bois pour un déchargement facile au moyen d’un chariot élévateur.
Obtenir un devis pour des poutrelles en Z galvanisées
Vous recherchez des poutrelles pour structures en acier en forme de Z fiables pour votre prochain projet ? Contactez US aujourd’hui. Nous proposons des prix directs usine, des dimensions sur mesure et une livraison mondiale rapide.
