Typische Anwendungen von Kernmaterialien für Reinraumplatten in verschiedenen Branchen

In den Bereichen der modernen High-End-Fertigung und der Präzisionswissenschaft sind Reinräume nicht nur Standardmerkmale der Produktionsumgebung; sie stellen vielmehr die entscheidende Lebensader dar, die die Ausbeute an Produkten sowie die Genauigkeit experimenteller Daten bestimmt. Im Rahmen der Reinraumtechnik bilden Reinraumplatten die Hauptkomponente der Umhüllungsstruktur; ihre Qualität beeinflusst unmittelbar die Reinheitsklasse des Raums, die Steuerung von Temperatur und Luftfeuchtigkeit, den Brandschutz sowie die Nutzungsdauer.

Die Anforderungen an Reinraumumgebungen variieren jedoch stark zwischen verschiedenen Branchen. Herkömmliche Trennmaterialien sind schlichtweg nicht in der Lage, den strengen Anforderungen extremer Betriebsbedingungen standzuhalten. Dieser Artikel bietet eine eingehende Analyse typischer Anwendungsbeispiele für Kernmaterialien von Reinraumplatten in vier Schlüsselsektoren: Halbleiter- und Elektronikfertigung, Pharmazie und Biopharmazie, Lebensmittelverarbeitung sowie Kühlkettenanlagen und Krankenhaus-Operationssäle sowie Labore. Unser Ziel ist es, Ihnen die wertvollste Orientierung bei der Materialauswahl zu geben.

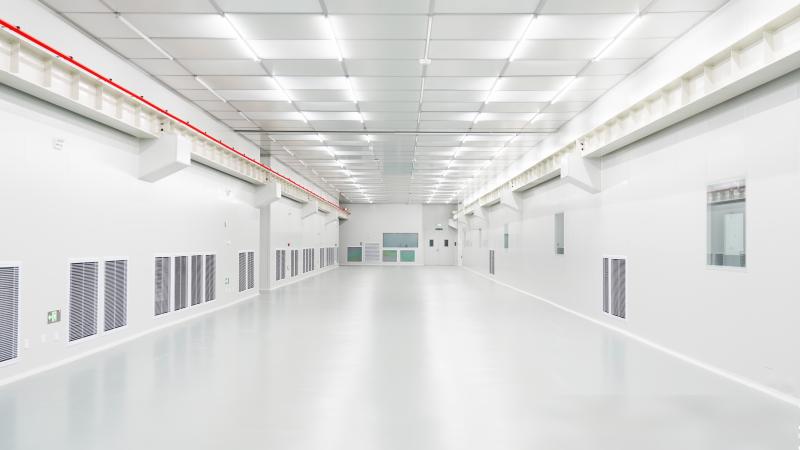

1. Halbleiter- und Elektronikfertigungsindustrie

Die Fertigung von Halbleiterchips, Displaypanelen (OLED/LCD) sowie hochpräziser Elektronik stellt äußerst strenge Anforderungen an die Reinraumklassifizierung, wobei üblicherweise Standards der ISO-Klasse 1 bis ISO-Klasse 5 gefordert werden. Darüber hinaus stehen Unternehmen dieses Sektors vor drei zentralen Herausforderungen:

1. AMC-Steuerung (Airborne Molecular Contamination): Selbst Spuren flüchtiger chemischer Gase können zu einem starken Rückgang der Wafer-Ausschussrate führen.
2. ESD-Steuerung (Elektrostatische Entladung) und Mikrovibrationssteuerung: Hochpräzise Geräte – wie Lithographiemaschinen – reagieren äußerst empfindlich auf kleinste Vibrationen, die über Boden und Wände übertragen werden.
3. Häufige Geräteverlagerung: Das Paneelsystem muss eine hohe strukturelle Tragfähigkeit sowie modulare Eigenschaften aufweisen, die eine einfache Demontage ermöglichen.

Empfohlenes Kernmaterial: Reinraumpaneele mit Aluminium-Wabenkern

In der Halbleiterindustrie sind Reinigungsplatten mit Aluminium-Wabenkern die unangefochtene erste Wahl. Das Aluminium-Waben-Material ist nicht nur zu 100 % staubfrei und nicht hygroskopisch, sondern emittiert auch keinerlei schädliche Gase. Seine einzigartige sechseckige Wabenstruktur verleiht den Platten eine außergewöhnliche Ebenheit und strukturelle Stabilität und dämpft effektiv Mikrovibrationen. In Kombination mit einer antistatischen, eingebrannten Stahloberfläche eliminiert dieses System potenzielle elektrostatische Gefahren wirksam.

Fallstudie: Nachdem ein bestimmtes Elektronikfertigungsunternehmen Aluminium-Wabenplatten eingeführt hatte, konnten Temperaturschwankungen innerhalb seines Reinraums erfolgreich auf einen Bereich von ±0,5 °C begrenzt werden, während die Partikelemission deutlich reduziert wurde.

2. Pharmazeutische und biopharmazeutische Industrien

Einrichtungen, die sich auf Biopharmazeutika, Impfstoffproduktion und sterile Arzneimittelherstellung spezialisiert haben, müssen strikt die neuesten Versionen der GMP-Richtlinien (Good Manufacturing Practice) einhalten, die von Aufsichtsbehörden wie der FDA, der EMA oder der NMPA veröffentlicht wurden. Zu den zentralen Herausforderungen in diesem Sektor zählen:

1. Häufige, intensive Desinfektion: Produktionswerkstätten erfordern häufige Raumvernebelung und Sterilisation mit Mitteln wie VHP (verdampftes Wasserstoffperoxid) oder Formaldehyd. Herkömmliche Paneele sind unter solchen Bedingungen anfällig für Probleme wie Blasenbildung der Beschichtung, Korrosion (Rostbildung) oder Abbau des Kernmaterials.
2. Extrem hohe Anforderungen an Schimmelpilzprävention und Kontaminationskontrolle: Die Fugen zwischen Wandpaneelen müssen absolut eben und nahtlos sein, um keine „Totecken“ (Bereiche, in denen sich Kontaminanten ansammeln können) zu hinterlassen; folglich müssen gebogene Aluminiumprofile eingesetzt werden, um glatte, stufenlose Übergänge zu schaffen.
3. Brandsicherheit: Pharmazeutische Anlagen beherbergen große Mengen chemischer Lösungsmittel, was äußerst hohe Anforderungen an die Feuerwiderstandsklasse (Feuerbeständigkeitdauer) der Gebäudehüllkonstruktionen erfordert.

Empfohlene Kernmaterialien: Magnesiumoxid-(MGO-)Platten / Reinraumplatten aus hochdichtem Steinwolle

Reinräume in pharmazeutischen und biopharmazeutischen Anlagen stellen außergewöhnlich hohe Anforderungen an Feuerbeständigkeit, Korrosionsbeständigkeit und Reinigungsfreundlichkeit. Die bevorzugte Wahl innerhalb der pharmazeutischen Industrie ist die manuelle beidseitig beschichtete MGO-Gesteinswolle-Sandwichplatte. Der Gesteinswolle-Kern bietet eine erstklassige Brandschutzleistung – klassifiziert als nichtbrennbarer Klasse A – während die beidseitig aufgebrachten MGO-Platten die Oberflächenplanheit und Druckfestigkeit der Platte deutlich erhöhen und so sicherstellen, dass die Konstruktion auch nach langfristiger Einwirkung von Wechseln zwischen Unter- und Überdruck unverformt bleibt. Die Plattenoberfläche weist üblicherweise korrosionsbeständige HDP-Beschichtungen (High-Durability Polyester) oder speziell für Reinräume entwickelte PVC-laminierte Stahlbleche auf, die eine vollständige Beständigkeit gegenüber den stark oxidierenden Wirkungen von VHP gewährleisten.

Fallstudie: Ein biopharmazeutisches Unternehmen implementierte Steinwoll-Kernplatten in seiner Anlage und erfüllte damit erfolgreich die ISO-Klasse-5-Reinraumstandards sowie eine deutliche Verbesserung der betrieblichen Sicherheit.

3. Lebensmittelverarbeitung und Kühlkettenanlagen

In Umgebungen wie zentralen Küchen, modernen Fleischverarbeitungsanlagen, sterilen Milchverpackungsanlagen und zeitgemäßen Kühlkettenlagerhallen reichen die Anforderungen über eine bloße Partikelkontrolle hinaus; vielmehr ist eine außergewöhnlich hohe mikrobiologische Kontrolle erforderlich, um die Einhaltung der HACCP-Richtlinien (Hazard Analysis and Critical Control Points) und des ISO-22000-Managementsystems sicherzustellen. Die zentralen Problemfelder sind:

1. Feuchte Umgebungen und wechselnde Temperaturen: Die Innenräume von Werkstätten müssen häufig mit Hochdruckreinigern gespült werden, und die großen Temperaturunterschiede zwischen verschiedenen Funktionszonen machen sie besonders anfällig für Kondensation (Tauwasserbildung).
2. Schimmelpilz- und Bakterienprävention: In feuchten Umgebungen führt die Feuchtigkeitsaufnahme des Kernmaterials innerhalb der Wandpaneele zur Bildung eines idealen Nährbodens für Schimmelpilze, was zu einer Kontamination von Lebensmitteln führen kann.
3. Hoher Energieverbrauch für die Wärmedämmung: Kühlhäuser und Kühlketten-Verarbeitungsbereiche verbrauchen enorme Mengen an elektrischer Energie; daher müssen die verwendeten Hüllmaterialien eine extrem niedrige Wärmeleitfähigkeit aufweisen.

Empfohlenes Kernmaterial: PU/PIR-Polyurethan-Schaumplatten

Um den Anforderungen an hohe Feuchteresistenz und Wärmedämmung gerecht zu werden, sind PU- (Polyurethan-) oder PIR- (Polyisocyanurat-) Kernmaterialien die führenden Lösungen. PU/PIR weist ein außergewöhnlich hohes Verhältnis geschlossener Zellen (> 95 %) auf, wodurch es nahezu nicht saugfähig ist und das Entstehen von Schimmelpilzen im Kernmaterial vollständig ausschließt. Darüber hinaus zählt Polyurethan derzeit zu den Materialien mit der niedrigsten Wärmeleitfähigkeit (und damit der besten Wärmedämmleistung) in kommerziellen Anwendungen, was Unternehmen erhebliche Einsparungen bei den Stromkosten für Klima- und Kühltechnik ermöglicht.

Fallstudie: Ein Kühlkettenlagerprojekt mit PU-Paneelen erreichte eine präzise Temperaturregelung in den Kühlräumen. Dies führte zu jährlichen Energieeinsparungen von rund 15 % und reduzierte die Betriebskosten des Lebensmittelunternehmens deutlich.

4. Krankenhaus-Operationssäle und Labore

Klassifizierte laminar-strömende OP-Säle der Klasse 100, allgemeine Labore sowie Biosicherheitslabore der Stufen P3/P4 stellen die kritischsten Kernzonen innerhalb des Gesundheitssystems dar. Zu den damit verbundenen Herausforderungen zählen:

1. Wirksame antibakterielle und antiinfektiöse Eigenschaften: Die Verhinderung nosokomialer Kreuzinfektionen steht an erster Stelle; daher müssen Wandoberflächen aktive antibakterielle Eigenschaften aufweisen.
2. Beständigkeit gegenüber Säuren/Alkalien und Toleranz gegenüber chemischen Reagenzien: Laborumgebungen sind häufig Spritzern verschiedener starker Säuren, starker Laugen und korrosiver Desinfektionsmittel ausgesetzt.
3. Luftdichtheit und Strahlenschutz: Negativer-Druck-Stationen und spezielle Operationssäle erfordern eine äußerst hohe Luftdichtheit, während bestimmte Einrichtungen zur Strahlenschutzausrüstung Bleiplatten integrieren müssen.

Empfohlenes Kernmaterial: Steinwolle

Gesundheitssysteme bevorzugen in der Regel medizinische Elektrolytstahlplatten – beschichtet mit einer antibakteriellen Nanosilberionen-Oberfläche – als Oberflächenmaterial; das Kernmaterial dieser Platten besteht überwiegend aus hochdichter, anorganischer Steinwolle. Diese Kombination erfüllt nicht nur den höchsten Brandwiderstandsklasse-A1-Standard, sondern die antimikrobielle Beschichtung kann zudem häufig vorkommende Krankheitserreger eliminieren und erreicht eine Sterilisationsrate von bis zu 99 %.

Fallstudie: Die Operationssäle eines großen Krankenhauses verwendeten Platten mit Steinwolle-Kern und erfüllten damit erfolgreich die ISO-Klasse-7-Reinraumstandards sowie die Prüfungen im Bereich Brandschutz.
Wie diese Branchenbeispiele zeigen, erfordert die Auswahl der Kernmaterialien für Reinraumplatten eine umfassende Bewertung verschiedener Faktoren, darunter Anforderungen an die Reinheitsklasse, Feuerwiderstand, Spezifikationen zur Temperaturregelung sowie antimikrobielle Leistung. Durch die Ausrichtung der Materialauswahl an den konkreten Anwendungsszenarien wird der Prozess wissenschaftlich fundierter und führt zu einer effizienteren Betriebsführung.
