Analisis komparatif singkat terhadap beberapa sistem atap logam yang umum digunakan

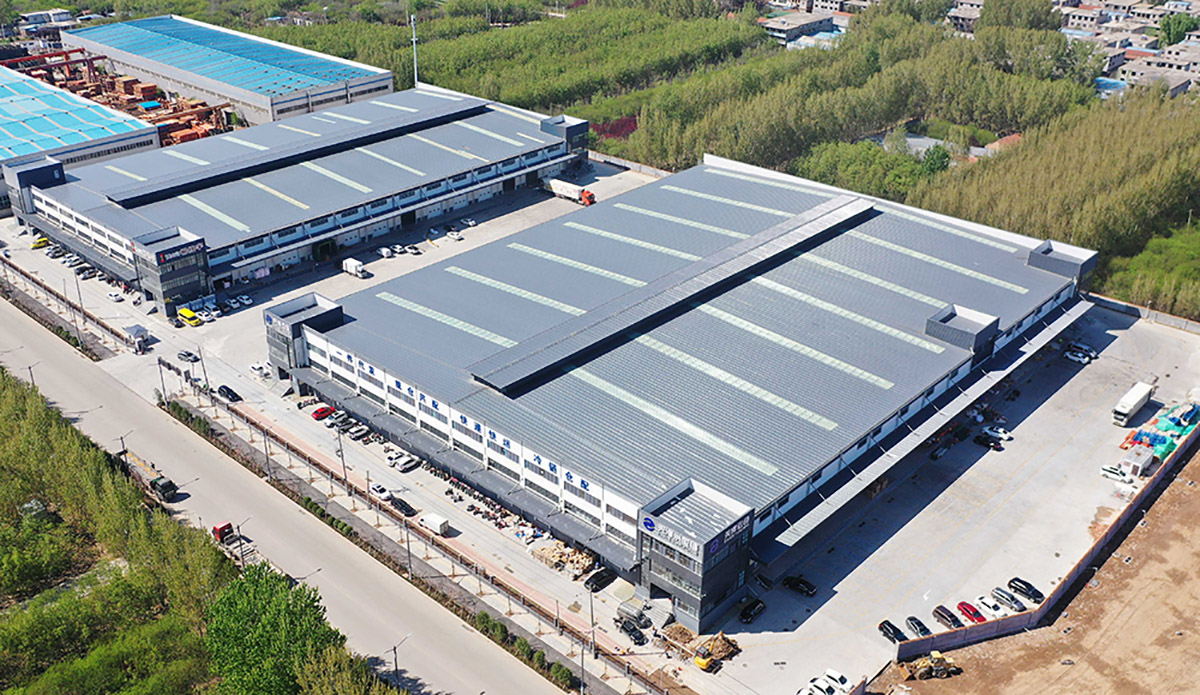

A sistem atap logam mengacu pada bentuk atap yang menggunakan lembaran logam sebagai bahan penutup atap, dengan mengintegrasikan lapisan penopang struktural, kedap air, dan insulasi termal. Menurut definisi dalam "Spesifikasi Teknis untuk Atap Kaca dan Atap Logam (JGJ255-2012)": atap logam terdiri dari panel logam dan sistem penopang, yang tidak menahan beban struktur utama serta memiliki sudut kurang dari 75° terhadap arah horizontal. Bahan utama yang digunakan untuk panel meliputi: pelat baja, pelat aluminium, pelat paduan aluminium, serta pelat tembaga dan pelat baja tahan karat.

Karakteristik dasar atap logam:

A. Fungsi yang kuat.

Dengan tetap memenuhi persyaratan fungsional bangunan, atap logam mampu lebih baik memenuhi seluruh kebutuhan seperti drainase, insulasi termal, ventilasi, dan insulasi suara.

B. Ringan dan struktur sederhana.

Dibandingkan dengan sistem atap beton, sistem atap logam memiliki lapisan struktural yang lebih tipis, struktur penopang yang lebih ringan, bentang yang lebih lebar, serta mampu menyesuaikan diri dengan bentuk arsitektural yang kompleks.

C. Konstruksi yang fleksibel dan siklus pemasangan yang singkat.

Selama proses konstruksi, sistem atap logam pada dasarnya dapat menerapkan metode pemasangan yang sepenuhnya pra-fabrikasi, sehingga sebagian besar pekerjaan dapat diselesaikan di pabrik atau di bengkel pengolahan di lokasi. Pekerjaan konstruksi di lokasi relatif tidak terpengaruh oleh musim maupun cuaca. Dibandingkan dengan atap konvensional, efisiensi pemasangannya sangat tinggi, sehingga dapat memperpendek secara signifikan siklus pemasangan.

D. Efisiensi ekonomi yang baik.

Dibandingkan dengan atap konvensional, sistem ini memiliki keunggulan ekonomi yang jelas pada bentang lebar dan bentuk atap yang kompleks.

Klasifikasi dan Struktur Dasar Panel Atap Logam

Saat ini, dalam praktik teknik, berbagai atap logam biasanya dibedakan dan diklasifikasikan berdasarkan metode pemasangan panel atap logam.

1. Sistem Atap Logam dengan Pengencang Tembus

Jenis sistem atap ini telah digunakan dalam waktu yang cukup lama dan relatif umum. Dalam sistem ini, panel atap diikat ke gording penopang menggunakan sekrup. Sekrup penghubung menembus langsung panel atap. Untuk mencegah kebocoran di titik tembus, sekrup penghubung umumnya dilengkapi dengan ring kompresi khusus dan washer tahan air. Metode lainnya melibatkan penggunaan rivet buta tertutup yang disegel dilengkapi gasket karet untuk memperkuat pemasangan panel.

Keunggulan

• Struktur sederhana, mudah dipasang
• Biaya lebih rendah, cocok untuk proyek dengan anggaran terbatas
• Mudah dalam perawatan dan penggantian

Keterbatasan

• Risiko kebocoran potensial di titik penetrasi
• Komponen pengencang rentan mengalami penuaan akibat paparan jangka panjang
• Daya tarik estetika relatif kurang baik

Aplikasi

Pabrik industri, gudang, struktur sementara, dll.

👉 Untuk melihat konfigurasi sistem dan solusi struktural, silakan merujuk ke: Halaman Solusi Sistem Atap
👉 Untuk melihat hasil penerapan nyata, silakan kunjungi: Halaman Studi Kasus Proyek

2. Sistem Atap Logam dengan Pengencang Tersembunyi

Jenis sistem atap ini pertama kali muncul di Australia, sehingga juga disebut panel pengikat tersembunyi ala Australia. Jenis panel tertentu dipasangkan dengan braket pemasangan yang sesuai. Selama pemasangan, braket pemasangan pertama-tama dipasang pada gording penopang atau substrat, dan panel atap dipasang satu sama lain serta ke braket menggunakan sambungan pasak tersembunyi (snap-fit).

Keunggulan

• Tampilan bersih dan rapi dengan estetika yang sangat baik
• Kinerja kedap air yang unggul dibandingkan sistem penetrasi
• Tidak ada pengencang yang terlihat, sehingga memberikan ketahanan yang lebih besar

Keterbatasan

• Memerlukan tingkat presisi pemasangan tertentu
• Kemampuan terbatas dalam menampung ekspansi dan kontraksi termal

Aplikasi

Bangunan komersial, gedung perkantoran, dan proyek industri berukuran kecil hingga menengah

3. Sistem Atap Logam Seam Tegak (Seam rendah)

Jenis sistem atap ini biasanya juga disebut sistem atap logam seam tegak profil rendah. Untuk membedakannya, dokumen ini menyebutnya sebagai sistem atap logam seam tegak. Sistem ini dibagi menjadi tipe kunci-tunggal dan tipe kunci-ganda berdasarkan tingkat kaitan antarpanel. Panel atap dibentuk secara mekanis. Selama pemasangan, pengencang khusus pertama-tama dipasang pada gording penopang, kemudian panel atap yang bersebelahan dan pengencang penghubung saling mengait satu sama lain, lalu dikunci, dibentuk, dan dipasang secara mekanis atau manual.

Keunggulan

• Stabilitas struktural yang baik
• Kinerja Pelapisan Tahan Air yang Lebih Baik
• Cocok untuk struktur atap yang kompleks

Keterbatasan

• Proses pemasangan yang relatif kompleks
• Persyaratan tinggi terhadap peralatan konstruksi

Aplikasi

Pabrik industri, pusat logistik, dan sejumlah gedung publik

4. Sistem Atap Logam Seam Tegak (Seam tegak/Seam vertikal)

Jenis sistem atap ini biasanya disebut sistem atap logam seam berdiri profil tinggi, juga dikenal sebagai panel Lok seam berdiri. Panel logam dibentuk secara mekanis menggunakan proses roll-forming untuk menciptakan tepi saling kait (interlocking) berbentuk jantan dan betina. Selama pemasangan, klip berbentuk-T dari paduan aluminium khusus pertama-tama dipasangkan ke gording penopang. Kemudian, panel atap dan klip berbentuk-T dikaitkan satu sama lain, lalu dikunci dan dibentuk secara mekanis atau manual.

Keunggulan

• Kinerja kedap air yang sangat baik (tanpa perforasi)
• Ketahanan unggul terhadap ekspansi dan kontraksi termal
• Cocok untuk atap bentang lebar
• Tampilan modern dengan estetika yang kohesif

Keterbatasan

• Biaya relatif tinggi
• Memerlukan keahlian konstruksi tingkat tinggi

Aplikasi

Bandara, pusat konvensi, arena olahraga, fasilitas industri kelas atas

5. Sistem Atap Logam Panel Flat Lock

Jenis panel logam ini umumnya dibentuk melalui stamping mekanis atau pemotongan manual. Selama pemasangan, klip pengunci khusus pertama-tama dipasang pada substrat, kemudian tepi panel dilipat dan dikaitkan dengan klip pengunci untuk mengikatnya.

Keunggulan

• Desain fleksibel, cocok untuk permukaan kompleks
• Ekspresi arsitektural yang kuat
• Memungkinkan desain personalisasi

Keterbatasan

• Efisiensi pemasangan lebih rendah
• Biaya tenaga kerja yang lebih tinggi
• Ketergantungan lebih besar pada pengalaman konstruksi

Aplikasi

Fasad bangunan, atap berbentuk tidak beraturan, proyek arsitektur kelas atas

Bagan Perbandingan Sistem Atap Logam

Berdasarkan penjelasan di atas serta pengalaman teknis:

a. Bahan permukaan sistem atap logam utama semuanya menggunakan lembaran logam tipis. Karena pengaruh proses mekanis dan keterbatasan sifat fisik bahan tersebut, ketebalannya umumnya di bawah 1,0 mm. Oleh karena itu, saat memilih bahan permukaan, ketahanan korosi bahan itu sendiri menjadi pertimbangan utama.

b. Selain kinerja insulasi termal, ketahanan api bahan insulasi atap juga harus dipertimbangkan. Oleh karena itu, bahan insulasi atap utama yang saat ini digunakan adalah wol batu dan wol kaca, sedangkan beberapa bahan insulasi baru juga secara bertahap mulai diterapkan, seperti kaca berbusa.

c. Jenis dan jumlah aksesori utama tidak berbeda secara signifikan. Secara relatif, atap logam seam tegak berprofil rendah memerlukan lebih sedikit aksesori.

Berdasarkan analisis di atas, dalam memilih sistem atap logam yang sesuai untuk sebuah bangunan, perlu dipertimbangkan tidak hanya masa pakai desain, kondisi iklim lokal, dan kinerja sistem, tetapi juga bentuk bangunan serta kebutuhan estetikanya. Pada kenyataannya, tampilan sistem atap logam sering kali memainkan peran dominan dalam proyek konstruksi. Oleh karena itu, ketika perusahaan konstruksi mengusulkan atau merancang solusi atap, mereka terlebih dahulu harus memahami kebutuhan spesifik arsitek atau pemilik bangunan terhadap tampilan bangunan tersebut, kemudian baru mempertimbangkan kebutuhan kinerja spesifik bangunan.

Secara umum, bangunan dengan tuntutan estetika rendah dapat memilih atap logam yang dipasang dengan metode kencang-menembus (through-fastened) atau kencang-tersembunyi (concealed-fastened). Namun, atap kencang-menembus paling tepat digunakan pada bangunan sementara atau bangunan dengan persyaratan kedap air rendah, sehingga perawatan dan penggantian berikutnya tidak akan mengganggu penggunaan normal. Untuk bangunan publik dengan tuntutan estetika tinggi, luas permukaan atap besar atau bentang panjang, serta masa pakai lama, sistem atap logam seam tegak (standing seam) atau seam saling kait (interlocking seam) lebih disukai. Jika atap bangunan perlu menampilkan bahan-bahan berbeda—misalnya batu, berbagai jenis panel logam, atau kaca berlapis—yang memerlukan sistem atap berlapis dua, maka sistem atap logam seam tegak (standing seam) merupakan pilihan utama.

Ketika panel atap logam digunakan secara langsung sebagai lapisan permukaan, atau untuk bangunan berukuran kecil, bentuknya kompleks, serta memiliki tuntutan estetika tinggi, sistem atap logam bergelombang tegak (standing seam) yang saling mengunci lebih disukai. Penerapan sistem atap dengan sambungan rata (flat lock seam) umumnya langsung diminta oleh arsitek atau pemilik bangunan; namun perlu diperhatikan bahwa sistem ini harus dipasang di atas sistem kedap air internal, luas area penerapannya tidak boleh terlalu besar, dan ukuran panel-panelnya sendiri relatif kecil.
