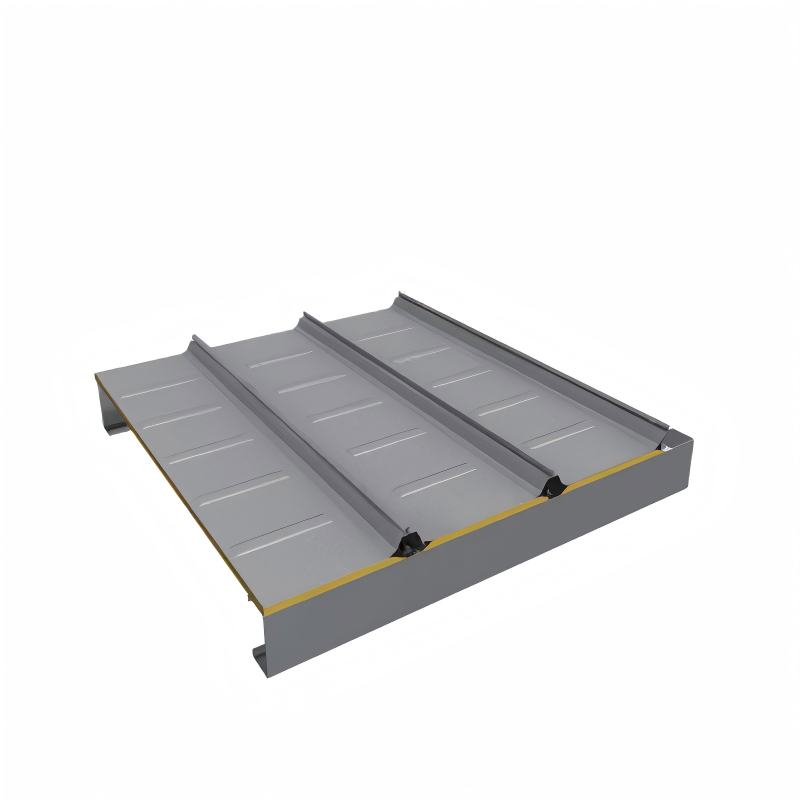

Sistem Atap Pracetak Logam Seam Tegak MR468
Sistem Atap Pracetak Logam Seam Tegak MR468 terdiri dari panel komposit, yang terbuat dari lembaran logam hasil proses roll-forming (lembaran baja galvanis, Super Galum, dan lembaran baja berlapis warna) serta bahan insulasi termal, pelapis belakang (back sheets), dan aksesori lainnya. Sistem ini cocok untuk atap dengan bentang lebih dari 20 m.
- Ikhtisar
- Spesifikasi Teknis
- Skenario yang Berlaku
- Pertanyaan yang Sering Diajukan
- Produk yang Direkomendasikan
Detail Produk
The Sistem Panel Logam Prafabrikasi MR468 adalah solusi atap premium berkinerja tinggi yang dirancang khusus untuk bangunan ikonik berskala besar dan fasilitas industri modern. Dirancang untuk struktur dengan bentang melebihi 20 meter, sistem ini mengintegrasikan secara sempurna panel luar logam berkekuatan tinggi, bahan inti insulasi berkualitas unggul, panel dasar, serta node koneksi struktural geser khusus.
Baik Anda membangun Gedung Pra-rekayasa, pabrik industri berat, maupun pusat transportasi, sistem MR468 memberikan kekuatan struktural luar biasa, drainase superior, serta daya tahan seumur hidup.
Fitur Kinerja
1. Braket pemasangan tersembunyi, tanpa penetrasi sekrup pada permukaan
2. Braket ini memiliki struktur geser, yang memungkinkan pergerakan kecil akibat ekspansi dan kontraksi termal panel logam setelah terpasang, sehingga mencegah kerusakan struktural yang disebabkan oleh penumpukan tegangan yang tidak dapat terlepas.
3. Panel atap, pengencang, dan aksesori lainnya telah dilubangi sebelumnya untuk memastikan penyelarasan yang akurat serta hasil akhir yang rapi.
4. Panel ini memiliki tonjolan vertikal di satu sisi dan alur yang sesuai di sisi lainnya untuk keterkaitan (engagement). Tinggi tonjolan adalah 70 mm, sehingga memberikan kemampuan drainase yang baik; peralatan perekat kami juga dapat menyediakan perekat penyegel yang telah diaplikasikan sebelumnya pada sambungan guna mencegah kebocoran dalam kondisi cuaca ekstrem apa pun.
5. Insinyur berpengalaman bekerja dengan peralatan yang diangkut secara aman dalam peti kemas guna menjamin pemasangan di lokasi yang andal.

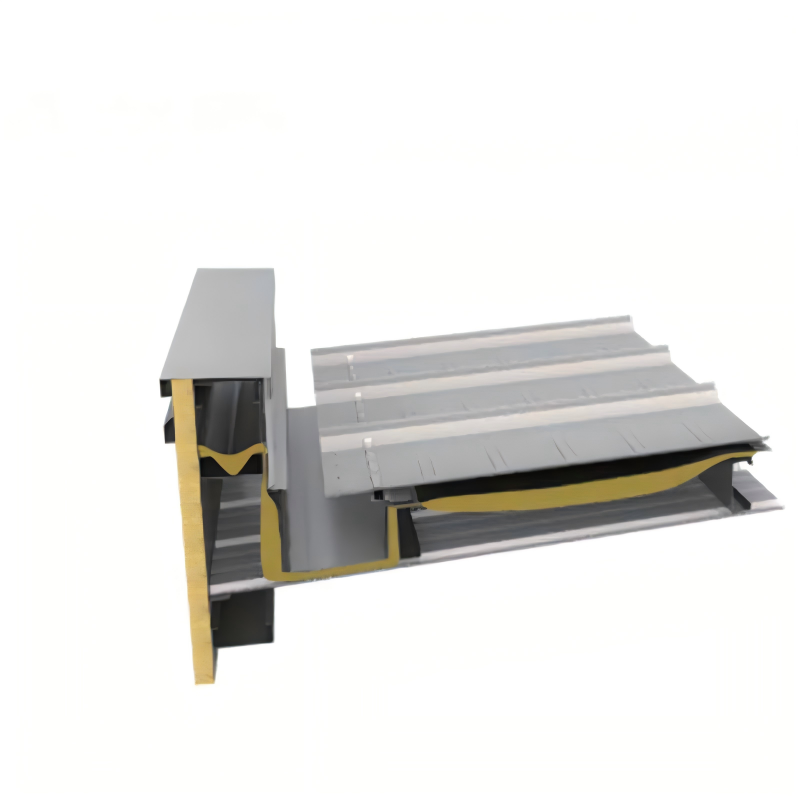

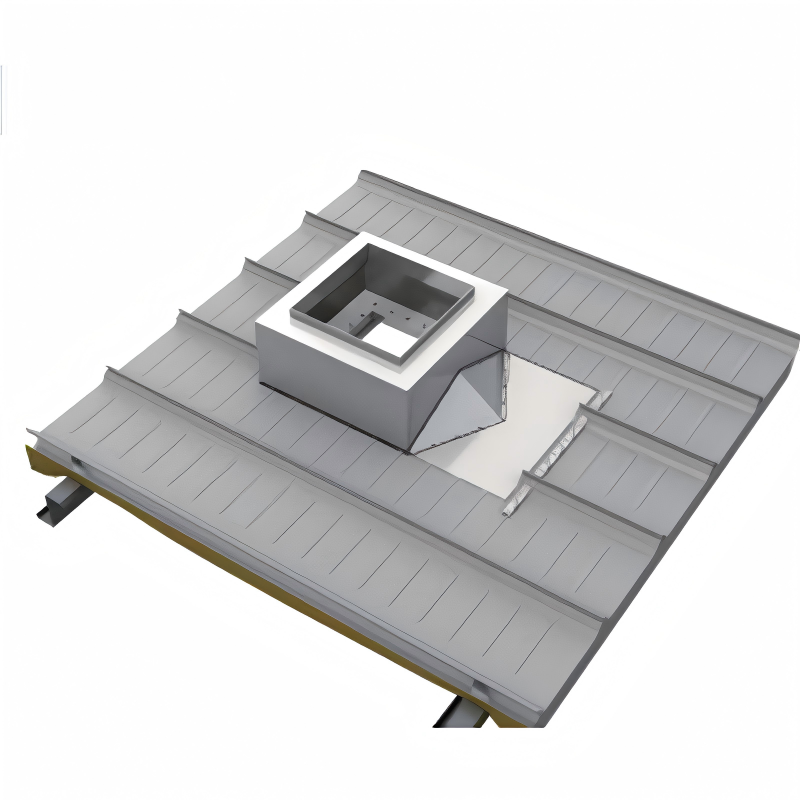

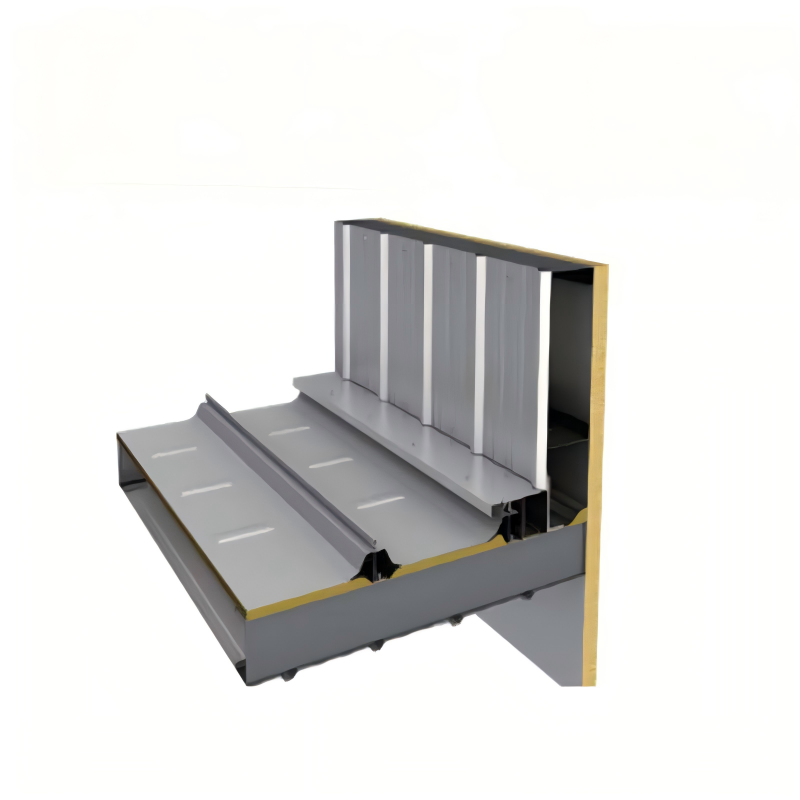

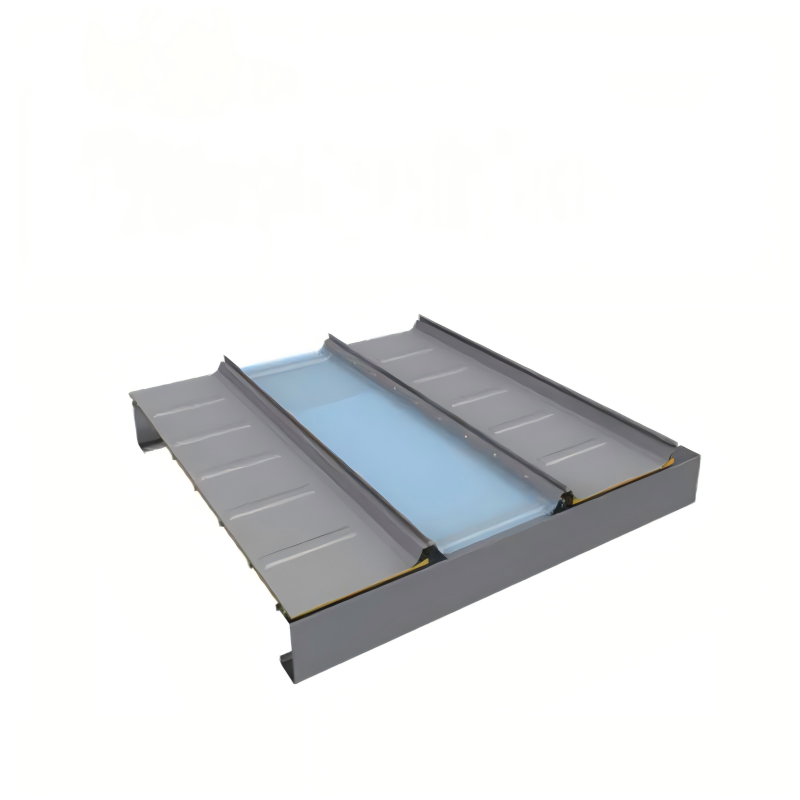

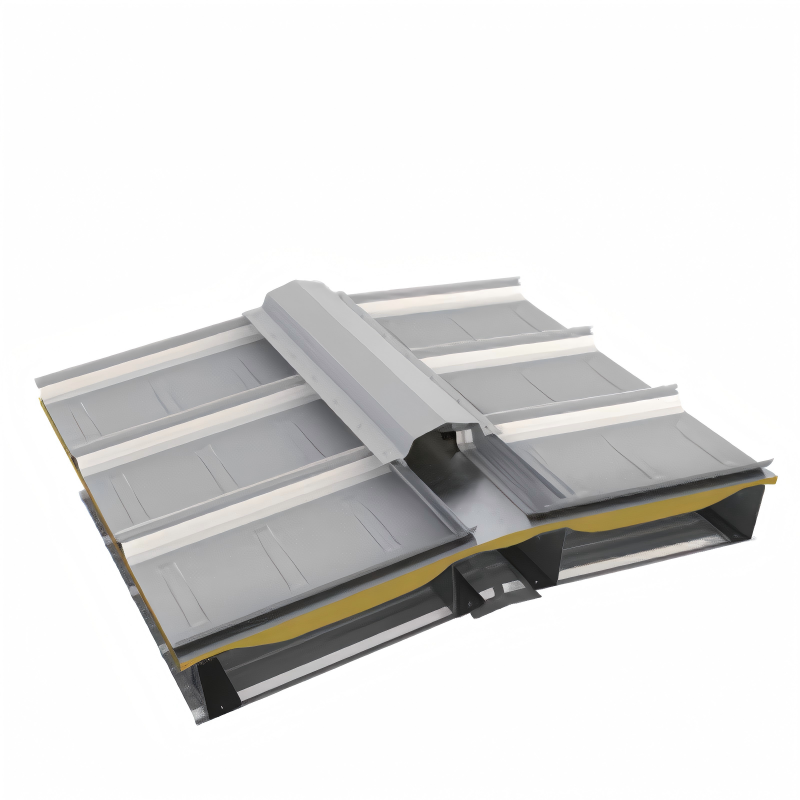

Ilustrasi untuk sambungan
 |
 |
 |
| Strip Pencahayaan Alami | Metode Tumpang Tindih | Ujung Kabel |
 |
 |
 |
| Pemotong | Ridge | Bukaan Atap |
Spesifikasi Teknis
Tabel Karakteristik Material untuk Sistem Atap Prefabrikasi Logam Seam Berdiri MR468.
|
Lebar Efektif (mm) |
Lebar pada kondisi ekspansi penuh (mm) |
Penggunaan |
Ketebalan Panel (mm) |
Berat per meter persegi (kg/m2) |
Momen inersia penampang (cm⁴/m) |
Modulus bagian (cm³/m) |
|
| W×1 | W×2 | ||||||
| 468 | 600 | 78% | 0.5 | 5.03 | 34.91 | 21.67 | 6.47 |
| 0.6 | 6.04 | 41.82 | 25.90 | 7.76 | |||
| 0.7 | 7.04 | 48.74 | 30.11 | 9.04 | |||
Tabel Beban Tanpa Dukungan Tambahan dan Spesifikasi Kinerja Termal untuk Sistem Atap Pracetak Logam MR468.
|
Ketebalan (mm) |
Kekuatan Luluh jumlah ton/mm2 |
Kondisi penyangga | Arah Beban |
Beban (kN/m²) /jarak kasau (mm) |
|||||
| 0.5 | 1 | 1.5 | 2 | 2.5 | 3 | ||||
| 0.5 | 345 | Multi-span | gaya eksternal | 3701 | 2785 | 2274 | 1969 | 1761 | 1608 |
| Gaya internal | 3196 | 2536 | 2216 | 1969 | 1761 | 1608 | |||
| 0.6 | Gaya eksternal | 3872 | 3052 | 2492 | 2158 | 1930 | 1762 | ||
| Gaya internal | 3394 | 2694 | 2353 | 2138 | 1930 | 1762 | |||
| 0.7 | gaya eksternal | 4023 | 3294 | 2690 | 2329 | 2083 | 1902 | ||
| Gaya internal | 3571 | 2835 | 2476 | 2250 | 2083 | 1902 | |||
Skenario yang Berlaku
Berkat sifat mekanisnya yang kokoh, sistem MR468 sangat direkomendasikan untuk:
- Simpul Transportasi: Terminal bandara, ruang tunggu stasiun kereta api.
- Tempat Olahraga & Budaya: Stadion, pusat pameran, atap tribun.
- Industri Berat: Hanggar pesawat terbang, pabrik berspan besar, galangan kapal.
- Gudang Komersial: Pusat logistik besar, atap gudang berpendingin.
Pertanyaan yang Sering Diajukan
P1: Berapa kemiringan/pitch atap minimum yang diperlukan untuk sistem MR468?
J: Berkat tonjolan rib (gusset) setinggi 70 mm dan desain standing seam kuncian ganda 360 derajat, sistem MR468 memberikan drainase cepat yang luar biasa. Sistem ini dapat dipasang secara aman pada atap dengan kemiringan rendah hingga 3 derajat (sekitar 5%), sehingga sangat cocok untuk desain arsitektural berspan besar yang tampak datar.
Q2: Bagaimana klip geser tersembunyi mencegah kerusakan atap?
J: Atap logam secara alami mengembang di musim panas dan menyusut di musim dingin. Sekrup tetap konvensional membatasi pergerakan ini, sehingga menyebabkan panel melengkung atau robek di sekitar lubang sekrup. Sistem Atap Pracetak Logam MR468 menggunakan "klip geser tersembunyi" yang memungkinkan seluruh lembaran logam meluncur lancar secara longitudinal. Hal ini melepaskan tekanan termal dan memastikan atap tetap rata serta utuh sempurna selama puluhan tahun.
Q3: Apakah panel atap MR468 mampu menahan angin berkekuatan badai atau topan?
Ya. Sistem Atap Pracetak Logam MR468 dirancang untuk kondisi cuaca ekstrem. Karena pemasangannya tidak menembus permukaan (zero-penetration) dan sambungannya dikunci secara mekanis 360 derajat di sekeliling braket, seluruh atap berfungsi sebagai perisai terpadu yang terkunci rapat. Sistem ini menawarkan ketahanan terhadap angkat angin (wind uplift resistance) terbaik di industri, serta lulus uji ketat untuk cuaca ekstrem.
