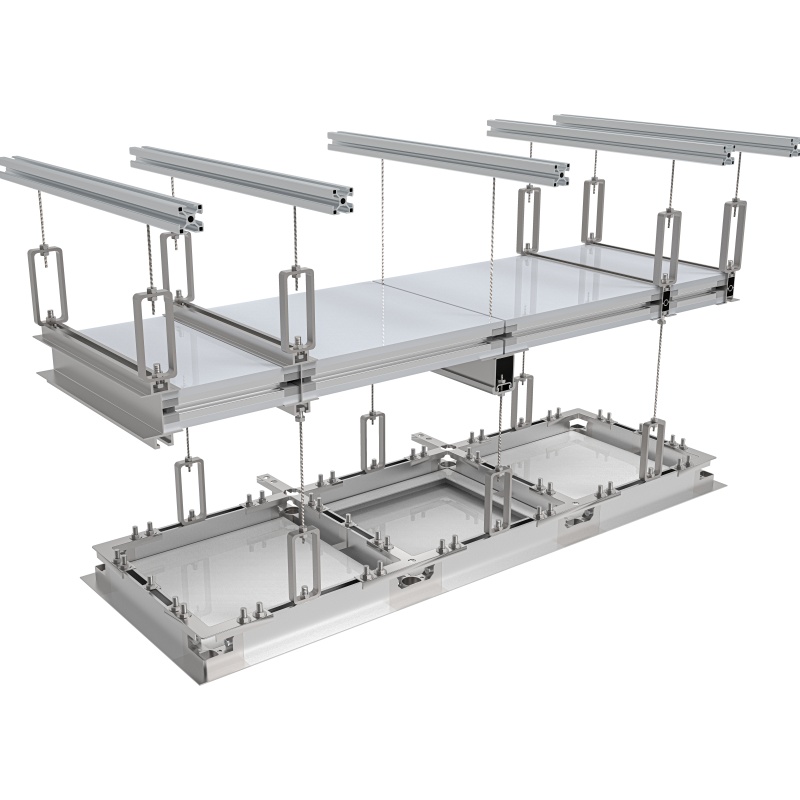

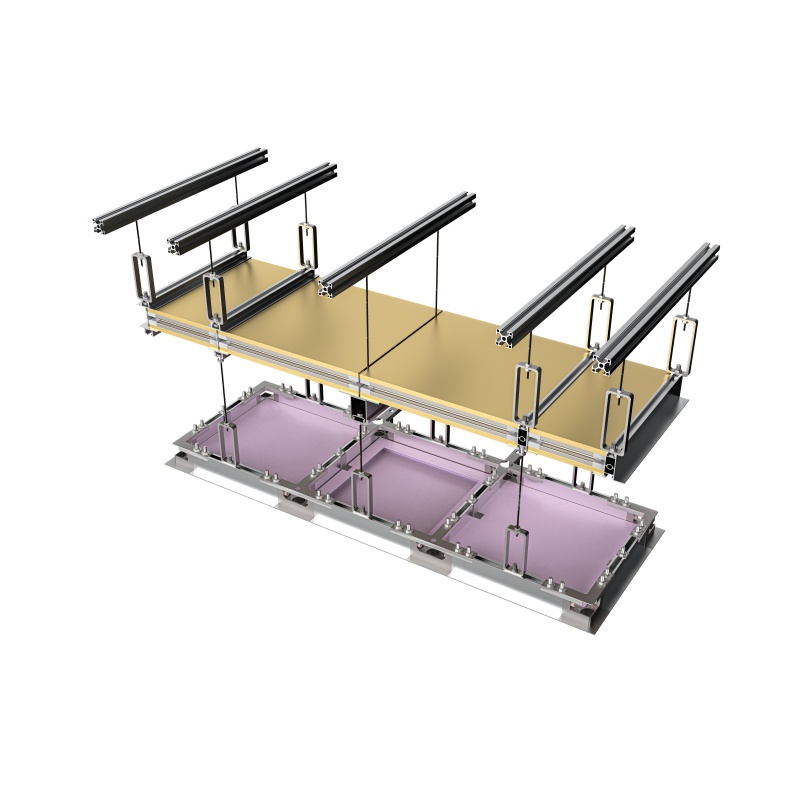

Reinraum-Zweischicht-Deckengittersystem
Entwickelt für die Anforderungen hochpräziser Fertigungsumgebungen bietet Glostars Reinraum-Ceiling-Grid-System mit doppelter Schicht eine robuste und zuverlässige strukturelle Grundlage für die Installation von FFU (Fan Filter Units). Das zweischichtige Design gewährleistet außergewöhnliche Tragfähigkeit und stellt sicher, dass die Deckenkonstruktion auch unter kontinuierlicher mechanischer Belastung stabil und sicher bleibt – weshalb es die vertrauenswürdige Wahl für Halbleiterfertigung, Elektronikmontage und pharmazeutische Reinräume ist, bei denen die strukturelle Integrität nicht beeinträchtigt werden darf.
- Überblick
- Empfohlene Produkte
Produktdetails
Hohe Tragfähigkeit
Speziell für die Integration von FFU-Einheiten entwickelt
Individuelle Dimensionierung entsprechend den realen Baustellenbedingungen
Vorfertigte modulare Montage
Sichere und Dauerhafte Konstruktion
Die Komponenten des Reinraum-Ceiling-Gitter-Systems mit doppelter Schicht werden werkseitig vorgefertigt und auf die tatsächlichen vor Ort herrschenden Bedingungen zugeschnitten, was eine schnelle, präzise modulare Montage ermöglicht, die die Bauzeit verkürzt und vor Ort auftretende Fehler reduziert.

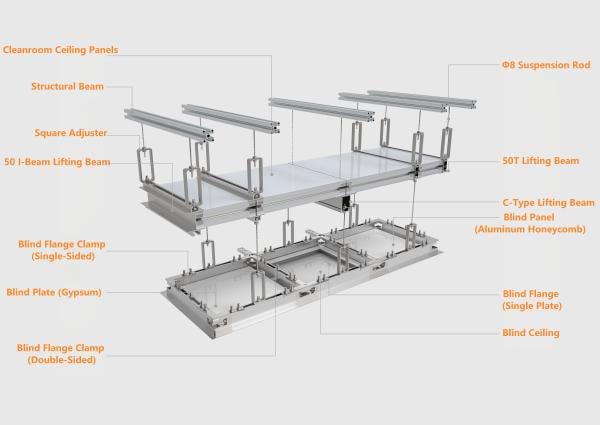

Hauptmerkmale

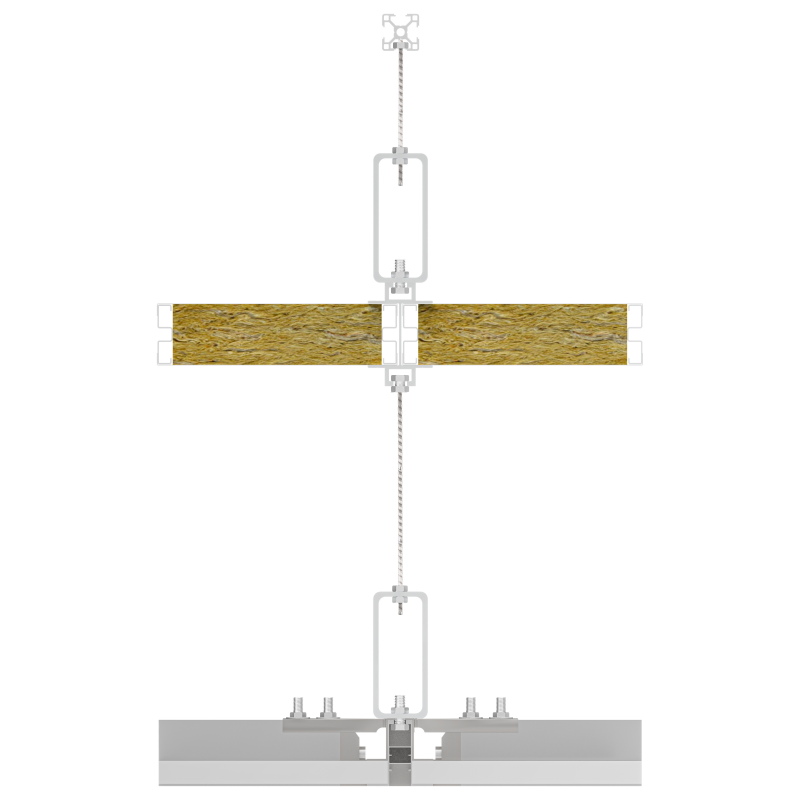

Die zweischichtige Gitterstruktur ist so konstruiert, dass sie das gesamte Gewicht von FFU-Einheiten , Beleuchtungssystemen und Zusatzausrüstung gleichzeitig trägt. Die Stahltragstrukturen werden präzise geformt, um unter Dauerlast die Maßgenauigkeit zu gewährleisten.
Die Abmessungen der Gittermodule sind auf die Standardabmessungen gängiger FFU-Einheiten abgestimmt, sodass eine nahtlose Geräteintegration ohne Nachbearbeitung vor Ort möglich ist. Geeignet sowohl für einlagige als auch für versetzte FFU-Anordnungen.
Die Abmessungen von Paneelen und Gittern sind vollständig anhand Ihrer Reinraum-Layoutpläne anpassbar. Die werkseitige Fertigung nach exakten Spezifikationen eliminiert das Schneiden vor Ort sowie Materialverschwendung.
Alle Komponenten werden vorgeschnitten und vorbeschriftet für eine schnelle Installation geliefert. Das modulare System verkürzt die Bauzeiten erheblich und unterstützt eine schrittweise Erweiterung oder zukünftige Umkonfiguration.
Hergestellt aus hochfestem verzinktem Stahl mit korrosionsbeständiger Oberflächenbehandlung. Erfüllt die strukturellen Sicherheitsstandards für Reinräume hinsichtlich langfristiger, wartungsfreier Leistung.
Technische Spezifikationen
| Parameter | Details |
| Strukturtyp | Zweilagiges abgehängtes Gittersystem |
| Hauptmaterial | Feuerverzinkter Stahl / Edelstahl (optional) |
| Tragfähigkeit | An die FFU-Lastanforderungen des Projekts angepasst |
| Gittermodulgröße | Anpassbar |
| Kompatible Geräte | Standard-FFU-Geräte, Leuchten, Luftzuführdüsen |
| Anwendbare Reinraumklasse | ISO-Klasse 4–8 |
Detaillierte Konstruktionszeichnungen und Lastberechnungen auf Anfrage erhältlich.

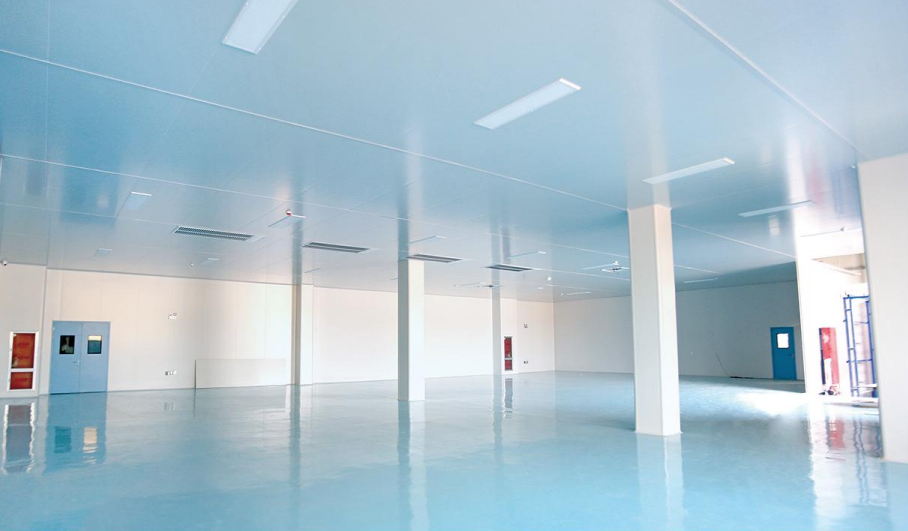

Anwendungen
1. Halbleiter- und Elektronikfertigung — Unterstützt hochdichte FFU-Anordnungen, die für Reinräume der ISO-Klasse 5–7 erforderlich sind
2. Pharmazeutische und biotechnologische Anlagen — GMP-konforme Deckenkonstruktionen für sterile Fertigungs- und Abfülllinien
3. Präzisionsoptik und Medizintechnik — Stabile, vibrationsarme Aufhängesysteme für empfindliche Produktionsumgebungen
4. Lebensmittel- und Getränkeverarbeitung — Hygienische Deckengitterlösungen für Produktionszonen mit kontrollierter Atmosphäre
Bereit, Ihren Reinraum zu errichten?
Teilen Sie Ihren Grundriss und Ihre FFU-Anordnung mit unserem Ingenieurteam. Wir erstellen für Sie ein maßgeschneidertes Gittersystemdesign, führen die statische Tragfähigkeitsprüfung durch und unterbreiten Ihnen ein Angebot zu Fabrik-Direktpreisen – ohne Kosten für Sie.
