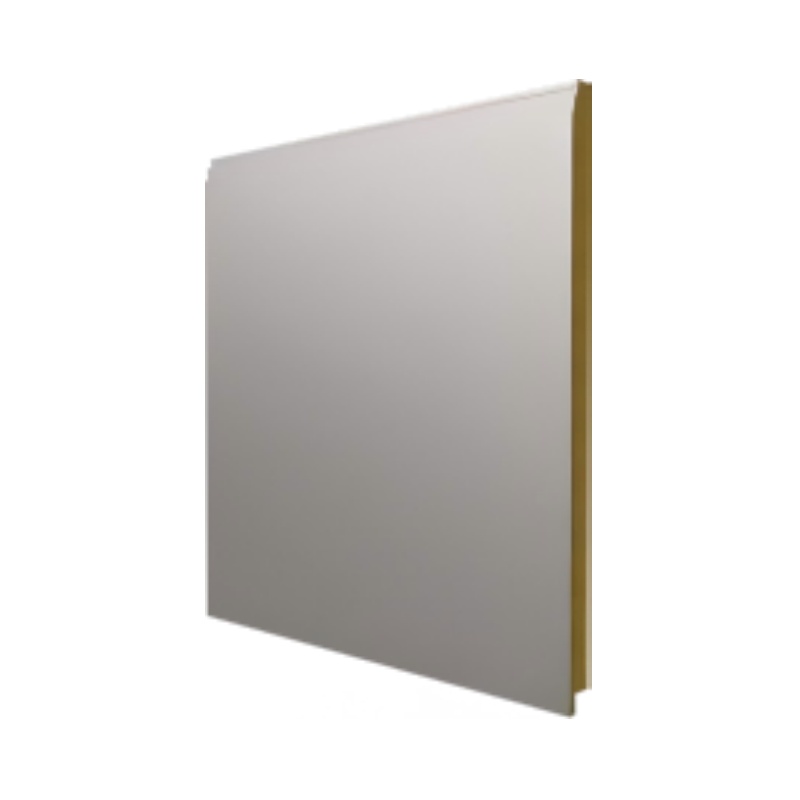

EW Wärmedämm- und Dekorations-Integriertes Sandwichpaneel
EW-Wärmedämm- und Dekorations-Integrierte Sandwichplatten zeichnen sich durch ein Schwalbenschwanz-Fugendesign aus, das die Kapillarwirkung in den Fugenräumen verhindert. Die präzise Passgenauigkeit der Fugen sowie die abgedichteten Endverbindungen gewährleisten eine hervorragende Luftdichtheit und Wasserdichtheit für die gesamte Wandfläche. Sie ermöglichen eine einfache Montage, weisen eine ausgezeichnete Haltbarkeit und geringe Wartungskosten auf, sind in einer breiten Farbpalette erhältlich und bieten eine überlegene Wärmedämmung. Damit vereinen sie die Funktionen der Außenwanddämmung und der Gestaltung und treiben so eine neue Transformation im modularen Bauwesen voran.
- Überblick
- Technische Spezifikationen
- Produktanwendung
- Empfohlene Produkte
Produktdetails
- Feuerwiderstand: Unbrennbare oder schwerentflammbare Kernmaterialien werden gemäß den brandschutzrechtlichen Vorschriften für Gebäude eingesetzt. Auch andere Brandschutzanforderungen können erfüllt werden.
- Wärmedämmung und Energieeinsparung: Dank der hervorragenden Wärmedämmleistung wird eine erforderliche Energieeinsparung von 75 % erreicht, wodurch ein komfortableres Wohnraumklima geschaffen wird.
- Dichtleistung: Sicherstellung der gesamten Luft- und Wasserdichtheit der gesamten Wand durch formschlüssige Fugen und abgedichtete Endverbindungen.
- Windbeständigkeit: Durch ein spezielles Fugendesign weist die Verbundplatte eine ausgezeichnete Verformungs- und Windbeständigkeit auf.
- Robuste Bauweise: Die seitliche Abdichtung mittels PU erhöht die gesamte strukturelle Steifigkeit, erleichtert die Montage und verbessert die Feuchtigkeitsbeständigkeit.
- Elegantes und ansprechendes Erscheinungsbild: Dekorative Fugen verstärken die Schichtung der Wandoberfläche, indem sie durch einfarbige Gestaltung, Druckmuster oder Prägung unterschiedliche visuelle Effekte erzeugen.
- Einfache Montage: Das geringe Gewicht erleichtert die Installation und erzeugt keine Bauabfälle. Eine Ausgleichsebene für die Wandoberfläche ist nicht erforderlich.
Diese EW-Wärmedämm- und Dekorations-Integrierte Sandwichplatte zeichnet sich durch präzise konstruierte Schwalbenschwanzverbindungen aus, die kapillare Wirkung wirksam unterbinden und eine hervorragende Luftdichtheit sowie Wasserdichtigkeit gewährleisten. Für den modernen Modulbau konzipiert, bietet die EW-Serie Isolierte Dekorations-Sandwichplatten eine einfache Montage, außergewöhnliche Langlebigkeit und eine breite Farbpalette und leitet damit eine neue Ära effizienter und ästhetisch ansprechender Gebäudehüllen ein.
Die EW-integrierte Isolier- und Dekorations-Sandwichplatte ist eine revolutionäre Innovation. Sie kombiniert die Funktionen der Isolierung und der Außenwandverkleidung in einem einzigen, robusten Verbundprodukt und macht separate Isolier- und Verkleidungsarbeiten überflüssig.
Wassereintritt und Luftinfiltration sind entscheidende Faktoren, die die Lebensdauer eines Gebäudes beeinflussen. Die EW-Serie löst dieses Problem effektiv durch ihr präzise konstruiertes Schwalbenschwanz-Fügungssystem. Dieser klassische Verriegelungsmechanismus verhindert die Kapillarwirkung in den Fugenspalten. In Kombination mit hochpräzisen Fertigungsverfahren und dicht verschlossenen Endverbindungen gewährleistet das System eine vollständig abgedichtete Wandfläche und widersteht damit zuverlässig allen Arten extremer Witterungsbedingungen. Die resultierende Fassade ist nicht nur ästhetisch makellos, sondern überzeugt zudem durch hervorragende Leistungsfähigkeit bei widrigen Wetterverhältnissen.
Leistungsmerkmale

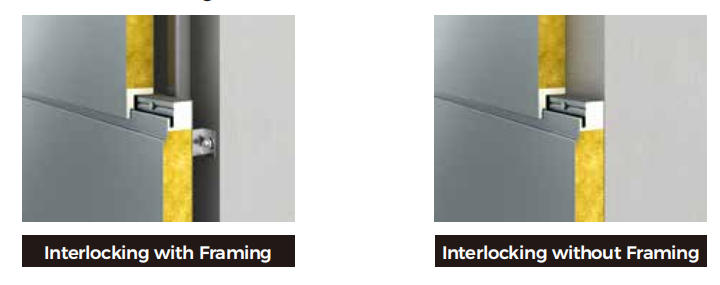

Darstellung der Fuge
Technische Spezifikationen
Tabelle mit Materialeigenschaften
| Abmessung (mm) | Standardplattenbreite: 370, 470 |
| Wahlweise Plattenbreite: 350–500 | |
| Plattenlänge: ≤ 15.000 | |
| Standardplattendicke: 25–100 | |
| Oberflächenmuster | Oberflächenbeschaffenheiten: glatt, geprägt, fein gewellt, Lishui-gewellt |
| Deckblechdicke (mm) | Außenseitiges Stahlblech: 0,5–0,8; außenseitiges Aluminiumblech: 0,5–0,8 |
| Innenseitiges Stahlblech: 0,4–0,6; Innenschicht: PVC oder Aluminiumfolie usw. (weiche Deckschicht) | |
| Fugenbreite (mm) | 15 |
| Kernmaterial | PU + Steinwolle, PU + Glaswolle |
| Dichte des Kernmaterials (kg/m³) | Glaswolle: 64; Steinwolle: 120 |
| Entflammbarkeit | Klasse A |
Leistungs-Auswahltabelle
| Kernmaterial | Dicke (mm) | Art der Abstützung | Last (kN/m²) / Sparrenabstand (mm) | Plattengewicht (kg/m²) | Wärmeleitfähigkeit (W/m²·K) | |||||
| 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | |||||
| Steinwolle | 30 | Einfeldig/mehrfeldrig | 3708 | 2488 | 1883 | 1511 | 1257 | 1074 | 15.60 | 1.18 |
| 50 | 5407 | 3717 | 2868 | 2334 | 1962 | 1689 | 18.38 | 0.76 | ||
| 75 | 7226 | 5034 | 3927 | 3223 | 2729 | 2361 | 21.17 | 0.53 | ||
| 100 | 8820 | 6176 | 4838 | 3984 | 3383 | 2934 | 26.74 | 0.40 | ||
| Glaswolle | 75 | Einfeldig/mehrfeldrig | 3807 | 2599 | 1995 | 1616 | 1355 | 1163 | 13.09 | 0.94 |
| 100 | 5530 | 3860 | 3015 | 2478 | 2100 | 1819 | 14.63 | 0.60 | ||
| 150 | 7375 | 5210 | 4111 | 3407 | 2907 | 2532 | 16.17 | 0.41 | ||
| 100 | 8995 | 6383 | 5056 | 4204 | 3597 | 3140 | 19.24 | 0.31 | ||
Standardspezifikationen
1. Konfiguration des Deckmaterials:
Die farbbeschichteten Stahlbleche verwenden Clean Colorbond®-Stahl von BlueScope Steel oder gleichwertige Produkte anderer Stahlhersteller mit denselben technischen Parametern. Die Oberfläche ist mit einem speziellen, nano-verstärkten Polyester-Beschichtungssystem versehen, das langanhaltende Schönheit gewährleistet, und verwendet ein Untergrundmaterial mit einer Korrosionsbeständigkeitsgarantie von 20 Jahren.
2. Konfiguration des Kernmaterials:
Es werden hochwertige, hydrophobe Steinwolle, Glaswolle, EPS und RMF verwendet, die den technischen Spezifikationen von Glostar entsprechen. Das PU verwendet spezielle Rohstoffe des führenden Polyurethan-Chemieunternehmens Huntsman.
3. Konfiguration des Klebstoffs:
Es werden nicht korrosive und umweltfreundliche Klebstoffe verwendet, die die Deckschicht- oder Kernmaterialien nicht beschädigen.
4. Weitere Komponenten werden gemäß den technischen Anforderungen von Glostar ausgewählt.
| untergrund | Beschichtungssystem | Garantiezeitraum | Hongxing-Standard | ||||
| Material: | Dicke (mm) | Farbe | Filmstärke | Dekorativ | Haltbarkeit | ||
| Aluminiumblech | aluminium-Magnesium-Mangan-Legierungsblech der Serie 3 | 0.7-1.0 | Vorderseite: PVDF-anorganische Pigmentfarbe mit Selbstreinigungsfunktion | 25um | Kein Farbunterschied durch Staubansammlung innerhalb von 5 Jahren; keine signifikante Abpulverung innerhalb von 15 Jahren. | 50 Jahre lang frei von Korrosion oder Durchstechung | Chinesische Aluminiumprodukte mit ausgezeichneter Korrosionsbeständigkeit eignen sich für den Einsatz in feuchten Umgebungen. |
| Farbbeschichtete Stahlbleche | Festigkeit: G280/G300, aluminium-zinkbeschichtetes Stahlblech AZ150 | 0.5-0.8 | Vorderseite: Spezielle nano-verstärkte Polyester-Deckschicht mit Selbstreinigungsfunktion | 25um | Kein Farbunterschied aufgrund von Staubablagerung innerhalb von 5 Jahren; keine nennenswerte Abpulverung innerhalb von 10 Jahren. | 20 Jahre lang frei von Korrosion oder Durchrostung | Wir verwenden hochwertige Produkte von Bluescope und Baosteel, um Korrosionsbeständigkeit und Qualität zu gewährleisten. |

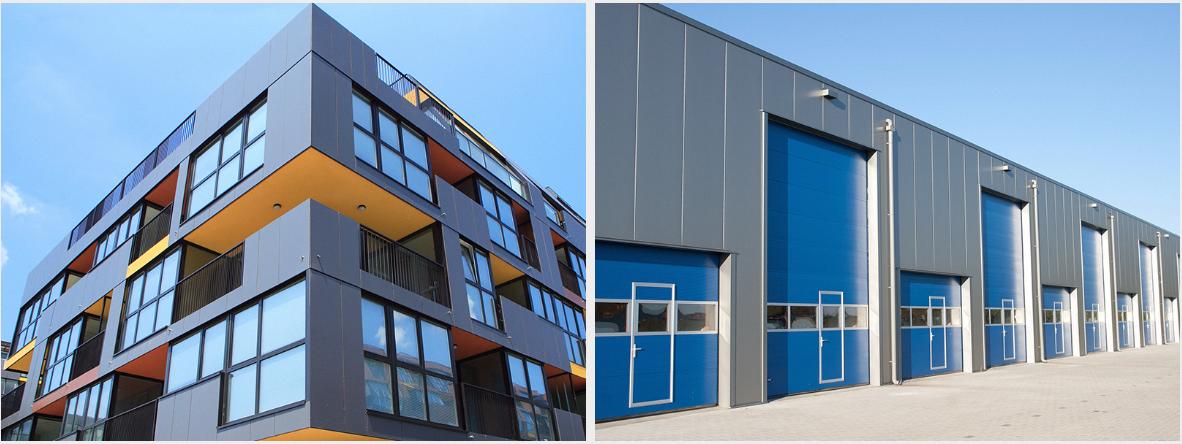

Produktanwendung
Modulare und vorgefertigte Gebäude: Ideal für die Bauausführung außerhalb der Baustelle aufgrund ihrer integrierten Bauweise.
Industrieanlagen: Fabriken und Lagerhallen, die eine schnelle Ummantelung sowie Brandschutz erfordern.
Gewerbeimmobilien: Einkaufszentren und Bürokomplexe, die ästhetische Anspruchsvollheit und Energieeffizienz benötigen.
Öffentliche Infrastruktur: Schulen, Krankenhäuser und Verkehrsknotenpunkte.
Erleben Sie die Transformation. Wählen Sie die EW-Wärmedämm- und Dekorations-Integrierte Sandwichplatte für ein Wand-System, das stabiler, schneller zu errichten und optisch beeindruckend ist.
Kontaktieren Sie uns noch heute für Farbkarten, technische Spezifikationen und eine individuelle Projektberatung.
